海尔 博越E52拆机图、基本配置及网络唤醒与通电自启

 2年前     11,844

文章目录

之前白嫖了一个海尔的迷你主机,预装定制Windows 7系统,跑Windows简直就是PPT!

基本配置

CPUIntel Celeron J3355主板
内存DDR3 4G 1600L硬盘500G 机械
显卡Intel HD Graphics 500网卡
扩展性mSATA * 1、M.2 A.E Key * 1整机尺寸210mm*92mm*31.5mm
USB接口USB 3.0 * 2、USB 2.0 * 4显示接口HDMI、VGA
网口RJ45 * 1其他接口3.5mm音频、麦克风接口



拆机图

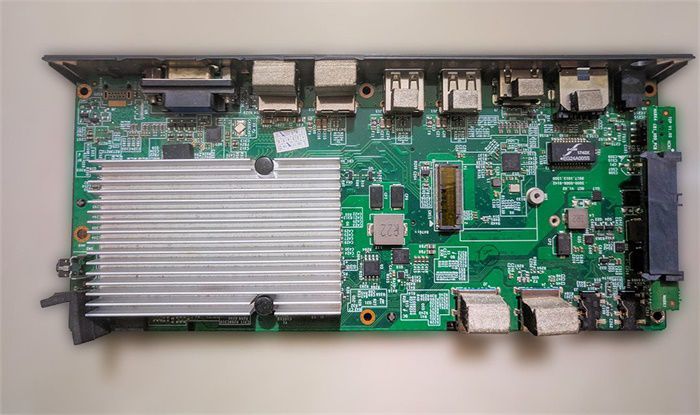

海尔 博越E52拆机图、基本配置及网络唤醒与通电自启 主板概览

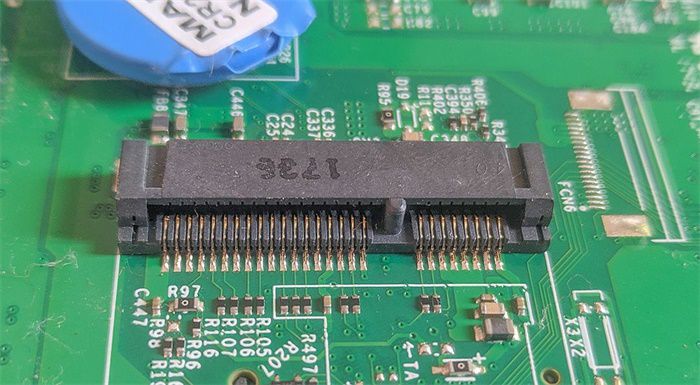

海尔 博越E52拆机图、基本配置及网络唤醒与通电自启 预留mSATA槽

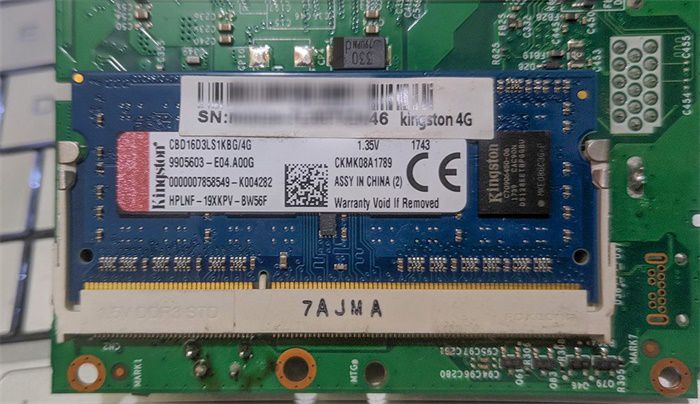

海尔 博越E52拆机图、基本配置及网络唤醒与通电自启 金士顿DDR3 4G 1600L

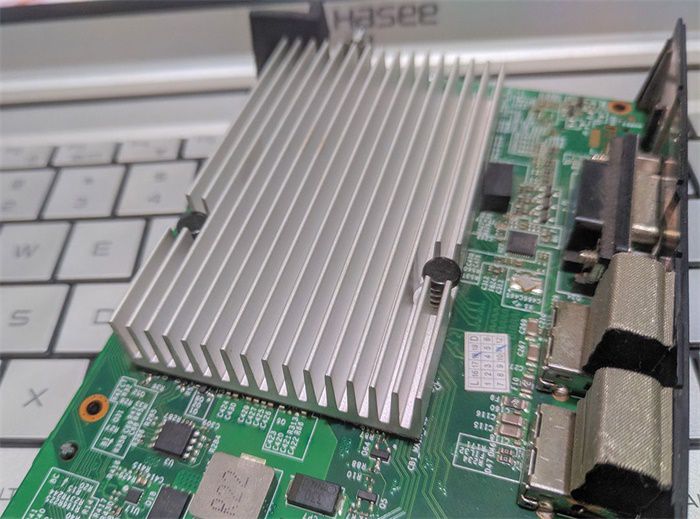

海尔 博越E52拆机图、基本配置及网络唤醒与通电自启 完全可以忽略的被动散热

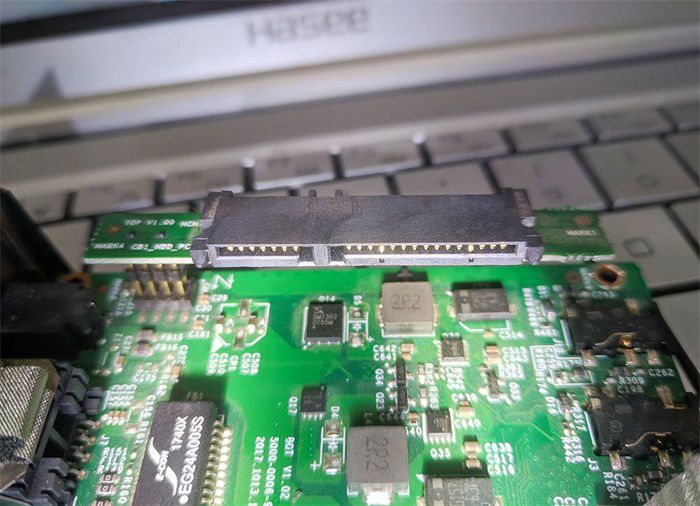

海尔 博越E52拆机图、基本配置及网络唤醒与通电自启 魔改的8针转SATA接口

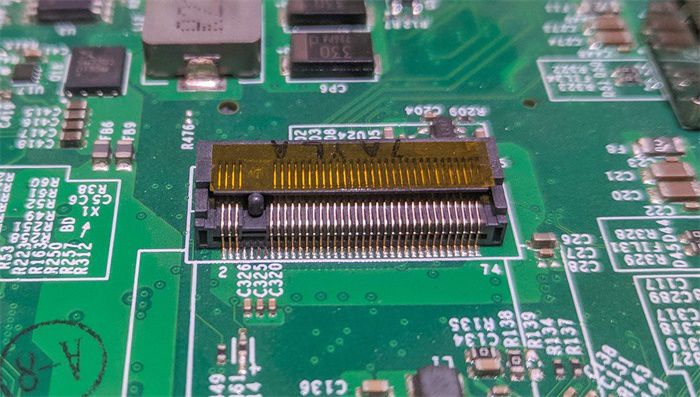

海尔 博越E52拆机图、基本配置及网络唤醒与通电自启 预留的M.2 A.E Key槽位

关于通电自启和网络唤醒

这个东西还是很有必要的,省得意外断电之后不在家就用不了NAS

偶然在狗东找到的,大概设置如下

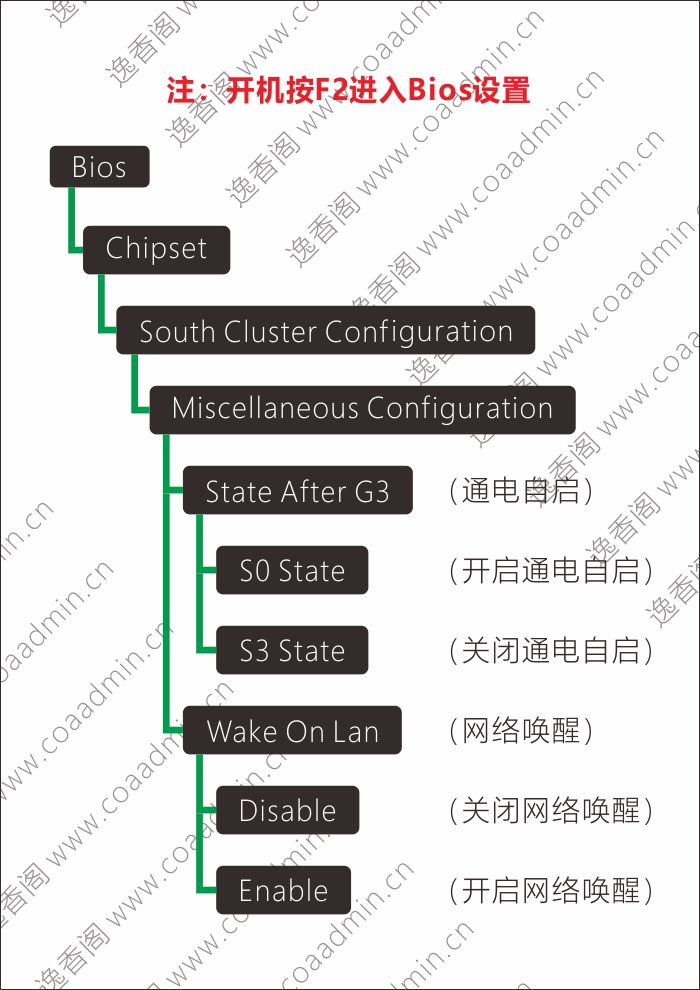

海尔 博越E52拆机图、基本配置及网络唤醒与通电自启

博越E52通电自启和网络唤醒

不过这个配置拿来跑跑Linux还是不错的。

装了个Proxmox VE,在Proxmox VE里装了个黑群辉玩玩。

目前家里300M下行,30M上行,有公网IP,做了DDNS和端口转发,经过测试速度还算是比较理想的。

通过SMB或者Emby可以在电视上直接播放群辉里的电影,Aria2+玩物下载实现离线下载(不过玩物下载会有版权限制,Aria2下载BT速度超级慢,暂时还没找到好的办法),目前先这样用着吧。

主板背后的mSATA接口等疫情结束后买个mSATA转SATA,再把另外一块硬盘挂上就舒服了。

之前是在PVE里装的U-NAS,不过说实话U-NAS和群晖真的不能比,群晖优秀的生态,庞大的用户群体,找个资源非常方便。

当然也还有OMV等NAS系统也是非常不错的,

但是由于我比较懒就没测试那么多。隔壁@小强就是使用的OMV。

等有机会弄个多盘位的矿渣回来再继续折腾黑群辉了,目前这个就放家里暂时用作家庭影院了。
